ShaderToy를 VEX로 구현하기

출처 및 참고 자료
ShaderToy https://www.shadertoy.com/view/MdXyzX

개요

ShaderToy는 셰이더로 여러가지 영상이나 이미지를 만들고 올리는 사이트이다. GLSL 언어로 되어 있으며, 들었던 강좌 중에서는 GLSL을 HLSL로 변환하여 DirectX에서 실행하는 예제도 있다.
Houdini에서 사용하는 프로그래밍 언어는 VEX인데, Attribute Wrangle 노드에서 사용되는 VEX는 그 작동 방식이 셰이더와 아주 유사하다.(각 픽셀, 혹은 포인트에서 실행되는 점)
사실 별 의미는 없는 일이지만 VEX에 익숙해지는데 괜찮은 것 같아 포스팅 해본다.

1. ShaderToy

ShaderToy에서 적당한 작품 하나를 선정한다. 여기선 따로 복잡하지 않고 짧은 예제를 선택했다.(위 링크)

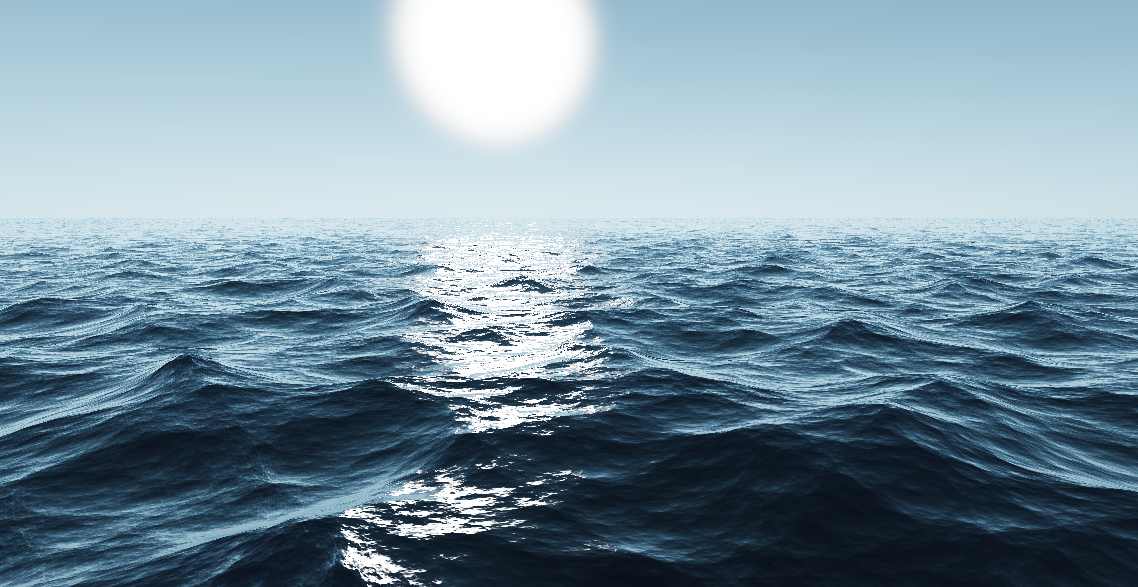

이 바다는 무려 코드로 만들어져 있다.

// Main
void mainImage(out vec4 fragColor, in vec2 fragCoord) {
  // get the ray
  vec3 ray = getRay(fragCoord);
  if(ray.y >= 0.0) {
    // if ray.y is positive, render the sky
    vec3 C = getAtmosphere(ray) + getSun(ray);
    fragColor = vec4(aces_tonemap(C * 2.0),1.0);
    return;
  }
  //엄청 길다
}

2. Houdini Setting

Houdini에서 픽셀의 역할을 할 뷰포트를 만들기 위해 grid 노드를 꺼내고 row와 column을 맞춰준다. 여기선 800x600으로 설정했다.

그다음 transform 노드로 위 grid 해상도의 절반만큼 평행이동 해준다.

이제 Wrangle를 달아주고 코드 작업을 시작한다.

3. Attribute Wrangle

GLSL에서 사용되는 함수들이 거의 VEX에서도 똑같이 사용되어서 생각보다 바꿀 것이 크게 많지 않다. 하지만 문법적으로 다른 부분이 있어서 그 부분들을 조정해준다.

vec2 wavedx(vec2 position, vec2 direction, float frequency, float timeshift) {
  float x = dot(direction, position) * frequency + timeshift;
  float wave = exp(sin(x) - 1.0);
  float dx = wave * cos(x);
  return vec2(wave, -dx);
}

vector2 wavedx(vector2 position; vector2 direction; float frequency; float timeshift) {
  float x = dot(direction, position) * frequency + timeshift;
  float wave = exp(sin(x) - 1.0);
  float dx = wave * cos(x);
  vector2 output = set(wave, -dx);
  return output;
}

• glsl은 vec2, vec3 를 쓰지만 vex는 vector2, vector를 쓴다.
• vec는 생성자의 개념이 없는듯 하다. 따라서 return vector(wave, -dx);같은 문법이 오류가 난다. 따로 vector2 output = set(wave, -dx);를 선언하여 반환하는 식으로 해야한다.
• vex는 uv를 직접 생성해야 한다.(인라인 코드에 vex는 없어서 일단 glsl로 해놓음) fit을 이용해 각 포인트의 위치값을 0에서 1까지로 해주면 uv가 쉽게 만들어진다.

  #define RESX 800
  #define RESY 450
  float u = fit(@P.x, 0, RESX, 0, 1);
  float v = fit(@P.z, 0, RESY, 0, 1);
  u+= -0.5; //상황 봐가면서 조절
  v+= -0.5; //상황 봐가면서 조절
  vector2 fragCoord = set(u * RESX, v*RESY);


• 그 외 이름 다른 함수들의 이름을 바꿔준다. (예를 들어 mix는 lerp로)
• ShaderToy의 iTime은 @Frame으로 대체한다. 만약 함수들이 전역변수인 iTime을 인자로 받는다면 vex에서는 그 함수들이 iTime을 받을 수 있게 변경해줘야 한다.

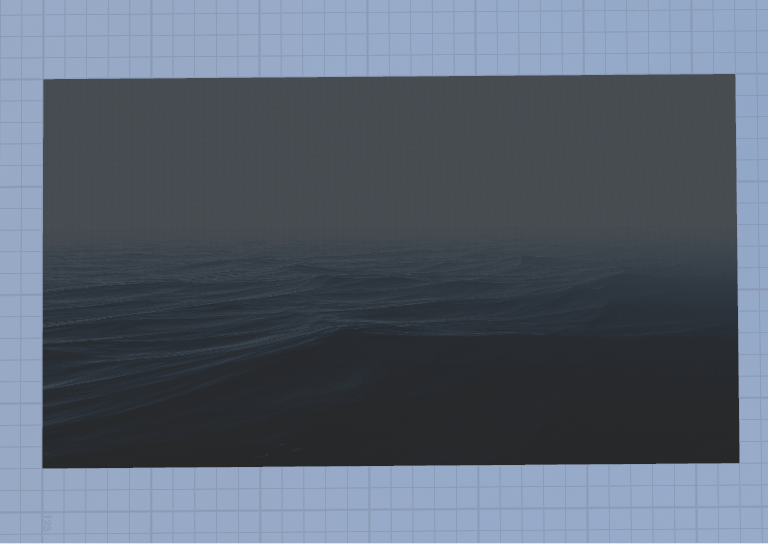

4. 결과

색감이 약간 안개낀 것 같은 느낌이고 uv도 조절 해야하지만 그럴 이유가 있는 작업은 아닌지라 일단 여기서 멈춘다.
